HALLENTORE

SEKTIONALTOR – SICHER UND ROBUST

Käuferle bietet immer das richtige Tor, selbst für die härtesten Anforderungen, die an Sektionaltore für Industrie- und Gewerbe gestellt werden.Einsatzbereiche sind zum Beispiel Industriehallen, Feuerwehr-Stützpunkte und Rettungszentralen, Logistikzentren, landwirtschaftliche Betriebe sowie Werkstätten jeder Größe.
Wir fertigen Ihr Tor selbstverständlich exakt nach Ihren Vorgaben – gleichgültig, ob es sich um ein einzelnes Tor oder um eine kom­plette Systemlösung für Großprojekte handelt. Jedes einzelne besteht aus hochwertigen, äußerst anpassbaren technischen Komponenten und bietet Ihnen selbstverständlich höchste Sicherheitsstandards.

Sektionaltore von Käuferle verbinden auf optimale Weise Wirt­schaftlichkeit, Strapazierfähigkeit und anspruchsvolle Optik. Durch ihre bewährte Konstruktion lassen sie sich platzsparend hinter der Toröffnung montieren und gewährleisten damit maximale lichte Durchfahrtsmaße.
Die individuellen Gestaltungsmöglichkeiten in Bezug auf Konstruktionsart und Farbgebung machen es möglich, diese Tore optimal in die Gebäudearchitektur zu integrieren – bei nachträglichem Einbau genauso wie im Neubau.

VORTEILE

  • Lange Lebensdauer
  • Hohe Profilqualität RAL-A-Profile
  • Wärmeschutzverordnung wird erfüllt
  • Idividueller Schallschutz
  • Kostengünstige Instandhaltung (kein Streichen nötig)
  • Individuelle Farb- und Formgebung
  • Einsatz auch in denkmalgeschützten Häusern möglich
  • Hohe Verarbeitungsqualität
  • Termingerechte Lieferung
  • RAL – geprüfte Herstellung

KONSTRUKTIONSARTEN

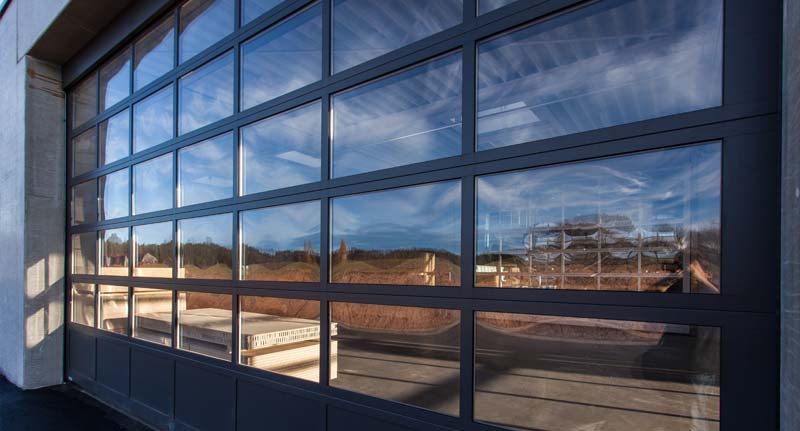

SEKTIONALTOR ALU FORMSCHÖN MIT DURCHBLICK

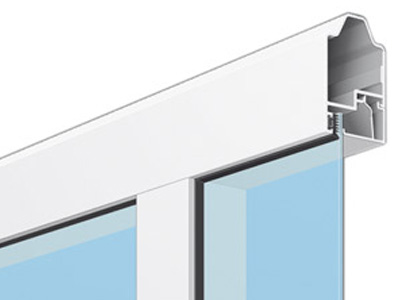

Alu-Sektionaltore von Käuferle bieten durch die großflächige Verglasung hervorragende Durchsicht und gleichzeitig einen hohen Lichteinfall in das Gebäude. Die Doppelverglasung der Tore garantiert eine hohe Wärmedämmung, trotz großer Glasflächen. Die aus Aluminiumprofilen hergestellten ­Sektionen gewährleisten einen hohen Korrosionsschutz.

  • Integrierbar in modernste architektonische Gestaltung
  • Höchster Tranzparenzgrad und hohe Kratzfestigkeit durch Verwendung von hochwertigem Acrylglas
  • Aluminiumprofile in Standardausführung Farbton E6/EV1 eloxiert, garantiert Korrosionsbeständigkeit und Wetterfestigkeit
  • Feuchtigkeits- und durchzugsdichter Abschluss zum Baukörper durch die Verwendung spezieller oberer, unterer und seitlicher Abdichtungen
  • Der Wärmedurchgangskoeffizient für den Tortyp Alu beträgt ca. 4,0 W/m2K

SEKTIONALTOR ALU FORMSCHÖN MIT DURCHBLICK

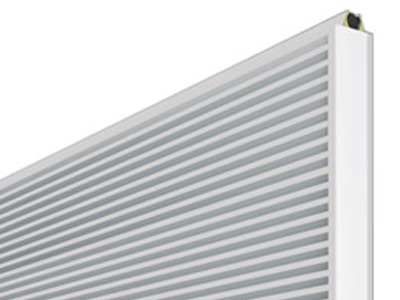

ISO-Sektionaltore von Käuferle sind von höchster Qualität – sowohl in Hinblick auf die Optik und Wärmetechnik, als auch in Hinblick auf ihre Konstruktion. Dieser Tortyp ist robust, langlebig und einfach zu bedienen, wobei es alle aktuellen Sicherheitsanforderungen erfüllt.

  • Feuchtigkeits- und durchzugsdichter Abschluss zum Baukörper durch die Verwendung spezieller oberer, unterer und seitlicher Abdichtungen
  • Dauerelastisches Schaumstoffband zwischen den Sektionen
  • Der Wärmedurchgangskoeffizient für den Tortyp beträgt ca. 1,45 W/m2K

SEKTIONALTOR ALU FORMSCHÖN MIT DURCHBLICK

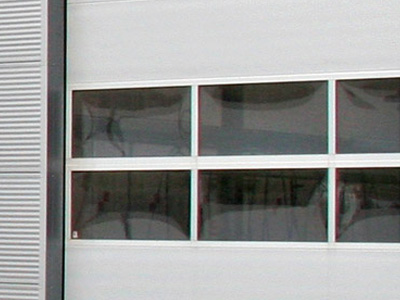

Sektionaltore COMBI von Käuferle vereint die Vorteile des ro­bus­ten ISO-Tores mit denen der transparenten Alu-Konstruktion. Der Gestaltungsfreiheit sind hier kaum Grenzen gesetzt. Transparenz, Lichteinfall, Stabilität und Langlebigkeit machen das COMBI-Tor von Käuferle, in Übereinstimmung mit den aktuellen Anforderungen an Sicherheit und Bedienerfreundlichkeit, zu einer gelungenen Konstruktion.

  • Höchste Tranzparenz und hohe Kratzfestigkeit durch Verwendung von hochwertigem Acrylglas
  • Aluminiumprofile in Standardausführung in Farbton E6/EV1 eloxiert, garantiert Korrosionsbeständigkeit und Wetterfestigkeit
  • Feuchtigkeits- und durchzugsdichter Abschluss zum Baukörper durch die Verwendung spezieller oberer, unterer und seitlicher Abdichtungen
  • Dauerelastisches Schaumstoffband zwischen den Sektionen

TECHNISCHE DETAILS

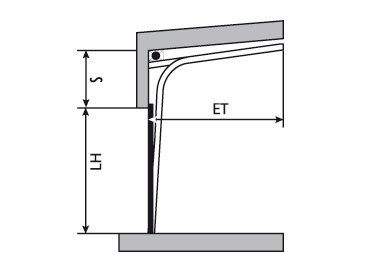

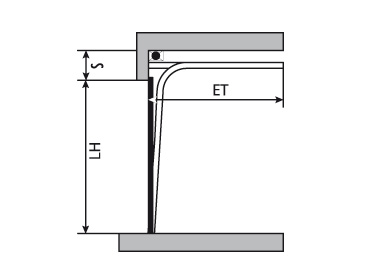

N Normalsturz

Einbaudaten:
Sturzhöhe (S): 430, bei lichte Höhe über 5.500 min. 520
Einschubtiefe (ET): LH + 600

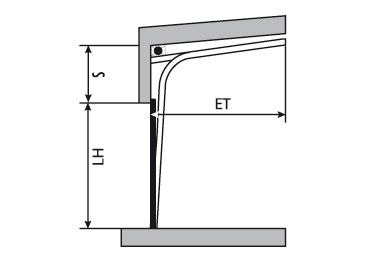

ND Normalsturz mit Dachfolge

Einbaudaten:
Sturzhöhe (S): bis 10° min. 470, bei lichte Höhe über 5.500 min. 590
bis 20° min. 550, bei lichte Höhe über 5.500 min. 620
Einschubtiefe (ET): LH + 600

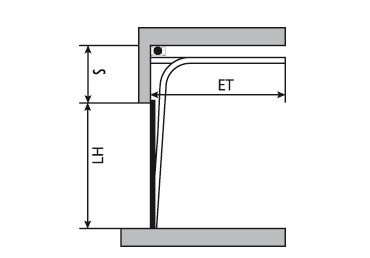

HL Höhergeführte Laufschiene

Einbaudaten:
Sturzhöhe (S): max. 3.000
Einschubtiefe (ET): LH – S + 1200>

HLD Höhergeführte Laufschiene mit Dachfolge

Einbaudaten:
Sturzhöhe (S): max. 3.000
Einschubtiefe (ET): LH – S + 1.200, bei Dachfolge größer 15° 1.300

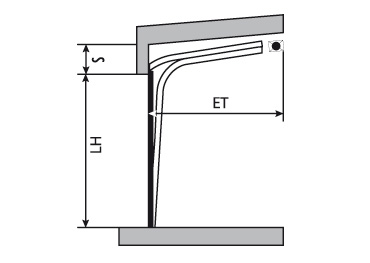

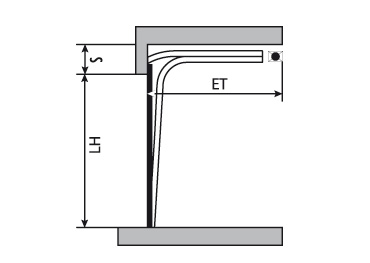

NS Niedrigsturz

Einbaudaten:
Sturzhöhe (S): max. 240
Einschubtiefe (ET): LH + 1.000

ND Normalsturz mit Dachfolge

Einbaudaten:
Sturzhöhe (S): max. 240
Einschubtiefe (ET): LH + 1.000

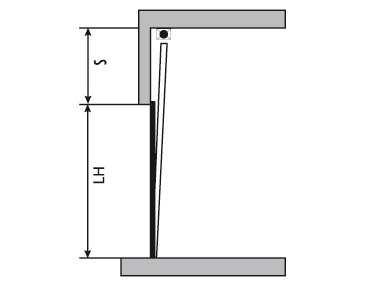

HT Hubtor

Einbaudaten:
Sturzhöhe (S): LH + 700
Einschubtiefe (ET): ca. 350

Bei Verwendung eines Deckenzugantriebes bis zu einer Torhöhe von 3.500 mm ändern sich für die Beschlagsarten NS/NSD ­folgende Maße:

  • Bei Montage über Torblatt:
    S + 110, ET + 400
  • Bei Montage hinter Torblatt:
    S + 50, ET + LH + 900

Die verschiedenen Beschlagsarten ermöglichen die Anpassung an alle Einbausituationen.

Größenbereiche
Breite max. (mm) Torfläche max. (m²) Torfläche max. NS (m²)
ohne Schlupftüre 8.000/6.500 50 22
Schlupftüre 22mm 6.000 30 22
Schlupftüre 110mm 6000 36 22
Schlupftüre 195mm 6000 36 22
Seitlicher Platzbedarf
Breite max. (mm) Torfläche max. (m²)
ALU/ISO/COMBI 175 150
Platzbedarf bei C D
Haspelkettenantrieb 70 235
Wellenantrieb 100 350
Bei Verwendung von Antrieben

Antrieb und Steuerung

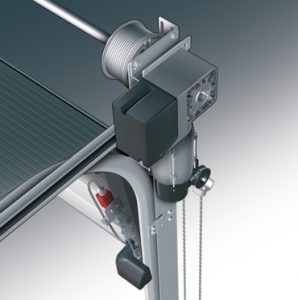

Wellenantrieb
Drehstromgetriebemotor 400 V, 0,37 KW, Schutzart IP 54, für Torblattgewicht bis 600 Kp mit Thermoschutz, vorgerichtet für Handbetätigung bei Stromausfall mittels Haspelkette. Antrieb geprüft nach der EN 60335-1 / EN 60204-1 in Zusammenhang mit EN 12453. Das selbsthemmende Getriebe verhindert ein Abstürzen des Torflügels bei Federbruch.
Antrieb KFU 125 RV/GV für Kipptor NA perfekt
Der Elektromotor mit Bedienung über eine Totmannsteuerung ist eine effiziente, komfortable Lösung bei einer niedrigen Bedienungsfrequenz des Sektionaltores. In der Abwärtsbewegung muss der entsprechende Taster gedrückt bleiben (Dauerimpuls).
Elektromotor mit Impulsbedienung

Motoren mit Impulsbedienung sind für den Antrieb von Sektionaltoren mit hoher Bedienungsfrequenz geeignet. Beim Öffnen und Schließen läuft das Sektionaltor automatisch in die Endlage. In das Bodenabdichtungsprofil des Sektionaltors ist ein Hinderniserkennungssystem integriert. Das System kann mit einer Fernbedienung, einer Induktionsschleife, einem Radar oder einem Zeitschaltsystem erweitert werden. Diese komfortable Antriebs- und Bedienungsform hat sich als Standard durchgesetzt.

Schnelllauf-Antrieb
Mit dem Einsatz des Schnelllauf-Antriebs wird das Spektrum der Anwendungsmöglichkeiten von Sektionaltoren sinnvoll erweitert. Eine kurze Öffnungs- und Schließzeit reduziert den Wärmeverluste und hilft somit Energiekosten einzusparen. Das System ist mit Impuls- und variabler Geschwindigkeitssteuerung lieferbar und lässt sich komfortabel, ferngesteuert bedienen.

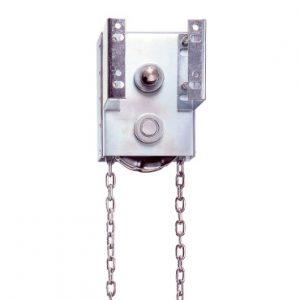

Haspelkettenantrieb
Antrieb mit Kraftübersetzung zur Handbetä­tigung von Toren, seitlich auf der Federwelle montiert.
Zugseil

Das Öffnen und Schließen über Zugseil ist die geeignete Wahl bei einer sehr niedrigen Bedienungsfrequenz eines Sektionaltores. Dieses manuelle Betätigungssystem eignet sich für Sektionaltore mit geringem Torblattgewicht.




Zubehör

Ausleger mit Zugschalter
Witterungsbeständiger Ausleger mit Zugschalter an der Außenwand des Gebäudes.
Deckenzugschalter

Zugschalter mit Zugkette zur Torbedienung.

Profilzylinderverschluss

Verriegelung durch Spezialschloss, vorgerichtet für Profilzylinder (Ganzzylinder 30/30).

Funksteuerung
Als 2-Kanalsteuerung, frei codierbar, bestehend aus einem Funkempfänger und einer beliebigen Anzahl von Handsendern.
Schlüsselschalter

auf Putz oder unter Putz, bestehend aus Aluminiumgehäuse und eingebautem Schlüsselschalter mit Alu-Abdeckplatte, vorgerichtet für Profilzylinder (Halbzylinder 10/30).

Schlüsselschaltersäule
verzinkt und grundiert, bestehend aus einem Stahlhohlprofil und eingebautem Schlüsselschalter mit Alu-Abdeckplatte, vorgerichtet für Profilzylinder (Halbzylinder 10/30).

Sicherheit

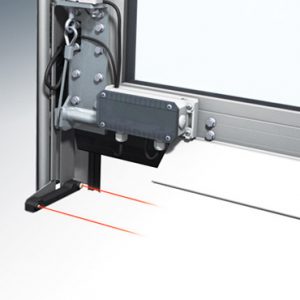

Lichtschranke
Zur Absicherung des Gefahrenbereiches des Tores kann eine Reflexionslichtschranke/ggf. voreilend eingesetzt werden. Diese besteht aus einem Sender- und Empfängerbauteil.

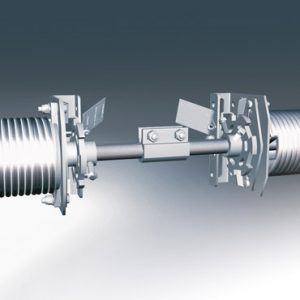

Federbruchsicherung

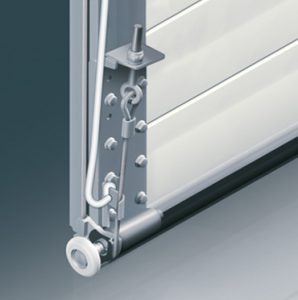

Bei handbetätigten Toren und Toren bei denen der Antrieb über Kettenrad abgehängt ist, rastet die Federbruchsicherung bei Bruch einer Torsionsfeder ein und blockiert den an den Seilen hängenden Torflügel.

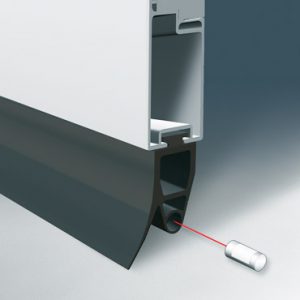

Sicherheitsschaltleiste
Zur Absicherung der Hauptschließkante werden die Tore mit einer selbstüberwachenden Sicherheitsschaltleiste versehen. Diese schaltet bei Einwirkung einer Kraft von mehr als 150 N den Steuerstrom ab. Die Torbewegung kommt damit sofort zum Stillstand.
Fingerklemmschutz LH < 2500

Fingerklemmschutz Paneel/Profil wird verwendet bei einer Torhöhe bis zu 2.500 mm.



Türen

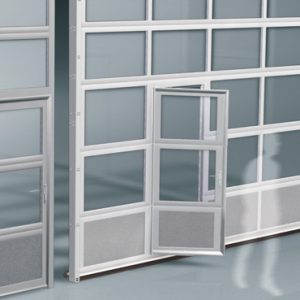

Schlupftüren

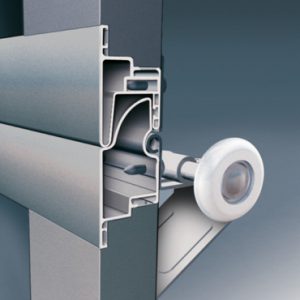

Die im Sektionaltor integrierte Schlupftür wird DIN-links- oder DIN-rechts- nach außen öffnend ausgeführt. Alle Schlupftüren werden mit einem einstellbaren hydraulischen Türschließer sowie einem Schloss und einer Aluminium-Drückergar­ni­tur ausgestattet. Eine optimale Ausrichtung der Schlupftür gelingt durch ein Nocken-/Fangsystem, welches unsichtbar auf den Sektionsübergängen gelagert ist. Das präzise Abstellen der Schlupftür in die geschlossene Position und der gute Anpressdruck machen die Tür sicherer und langlebiger.

Je nach baulicher Gegebenheit und Nutzung stehen mehrere Schwellenhöhen zu Auswahl.
22 mm Schwelle – sicher, benutzerfreundlich und bietet einen barrierefreien Durchgang.
110 mm Schwelle – bewährte Zwischenhöhe mit guter Abdichtung und Stabilität.
195 mm Schwelle – traditionelle und robuste Lösung ohne Kompromisse

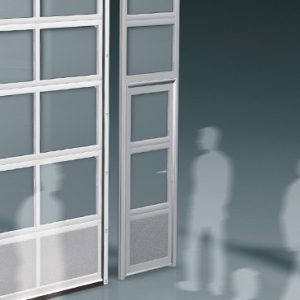

Nebentüren

Die Nebentür ist DIN-links- oder DIN-rechts- nach außen oder nach innen öffnend ausführbar.
Die Nebentüren werden stets mit einem einstellbaren hydraulischen Türschließer sowie mit Schloss und Aluminium-Drückergarnitur ausgestattet.
